U forma jaulas del filtro de la estrella de Ray 120m m del casquillo 12 del reborde

U forma la jaula de la casa del bolso del acero de carbono de la jaula de la araña de la jaula 120m m del plisado de Ray Star Cage Silicon Coating del casquillo 12 de Flangle

1. Especificación

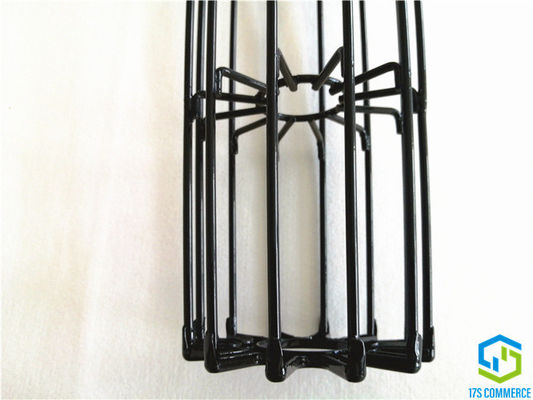

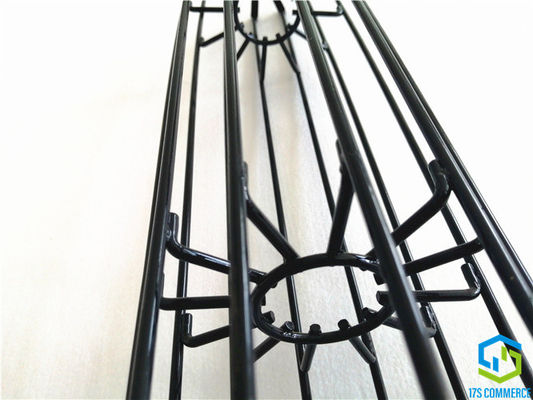

La jaula de la estrella, también nombres plisa la jaula, jaula de la araña, es el hueso y el marco del bolso, apoyando el funcionamiento del bolso, es haber diseñado especial y hecho para el bolso de la estrella. Las jaulas de la estrella son soldadas con autógena por los anillos favorables especiales (arañas). Nos especializan en estrella que las jaulas diseñan, que se convierten y que procesan. Tenemos propia línea del estiramiento, la línea cortada, la línea de soldadura, la línea de capa y equipo del control. Proporcionando una amplia gama de jaulas del filtro de la estrella para el colector de la casa del bolso, que mejoran el funcionamiento, la eficacia y el fondo del colector y del tubo de polvo de la casa del bolso.

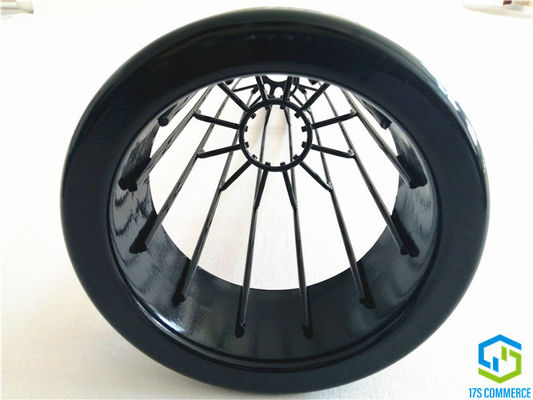

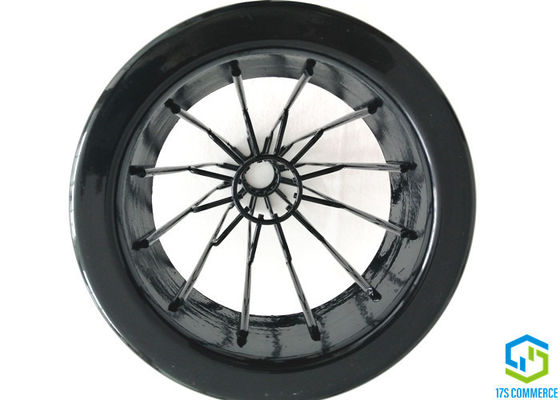

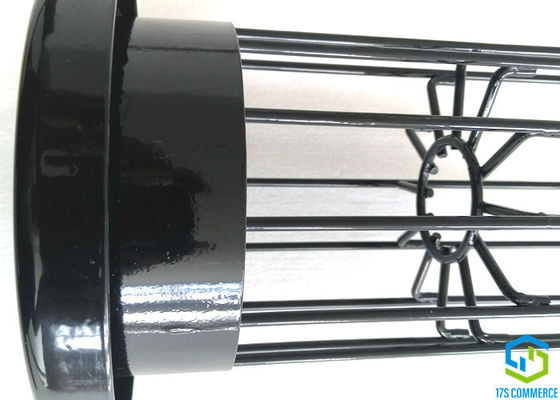

la U-forma que el casquillo superior es una porción de la jaula de la estrella/del filtro del plisado, el heihgt de nuestro casquillo del reborde de la forma de U es 55m m que sea más alto que usar popular de la jaula del casquillo tradicional del top. Proporciona un mejor protege para empaquetar, cubre el puño del bolso de la estrella y la jaula y el bolso de los fixs en la abertura de la placa de la célula. Nuestros tamaños de estándar del reborde de la forma de U (internos/el diámetro externo) son 110/148m m, 120/160m m, 138/185m m, 144/185m m, 150/194m m.

2. Detalle del producto

Estilo	jaula de la estrella/jaula del plisado/jaula de la araña
Plisados no.	12 plisados
Material	Acero suave Q235
Diámetro	120		milímetro
Alambre vertical	Número	12	PC
	Grueso	4	milímetro
Araña	Tipo	alambre
	Grueso	4	milímetro
	Distancia	150-250	milímetro
Longitud	TBD		milímetro
Estructura	una sección
Método que se une a	No
Casquillo superior	Tipo	casquillo del top de la forma de la soldadura U
	Tamaño	120/160	milímetro
	Grueso	1-1.2	milímetro
	Arreglo	soldadura a enjaular
Venturi	Tamaño	no	milímetro
	Grueso	1	milímetro
	Arreglo	soldadura para rematar el casquillo

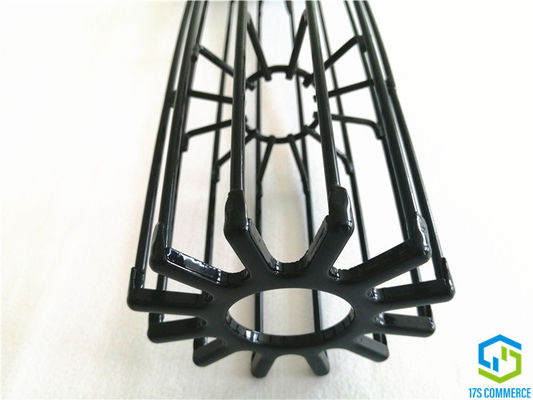

Casquillo inferior	Tipo	casquillo inferior de la prensa
	Tamaño	112	milímetro
	Grueso	no	milímetro
	Arreglo	no
Acabamiento	Tipo	capa del silicio
	Grueso	90-140	um
	Color	negro
Paquete	cajón de acero

3. Ventaja

Los bolsos de filtro de The Star extienden la superficie del filtro, el área de filtro increaing comparada al ordinario alrededor de unos son abajo,

Aumento del área de filtro (%)

Tan
• una vida de servicio más larga del bolso

• aumente el volumen de aire de colectores de polvo existentes para aumentar capacidad de producción

• una emisión más baja

• reduzca el consuption de la energía

• reduzca el coste de operación

• reduzca la caída de presión

• una presión y una frecuencia más bajas del jet del pulso

• pequeña área de la casa y del edificio del bolso

• baje la velocidad del filtro


4. Flujo de producto

5. paquete de jaulas

Nuestro paquete estándar para la jaula es el cajón de acero que se hace del acero del tubo y puso la placa de acero en la parte inferior del cajón. La anchura del cajón hace no exceso del 1140m m, así que el cajón se puede cargar en dos pedazos por la anchura del envase, y la altura del cajón se sujeta a la cantidad de la jaula y al tipo de envase. Sellamos la abertura cuando la jaula introdujo. Esta clase de diseño del cajón puede proteger bien la jaula y aguantar un transportion de la distancia y del tiempo.
