Datos del producto:
|
Material: | Acero inoxidable | Uso: | polvo de la casa del bolso recoger |
---|---|---|---|
Arañas: | araña del alambre | Diámetro: | 120m m |
Plisados: | 8 plisados | No. de alambre vertical: | 16pcs |
Casquillo superior: | Casquillo del reborde de la forma de U | Cajón: | cajón de acero |
Lugar de origen: | China | MOQ: | Negociable |
fecha de envío: | Negociable | Términos de la paga: | T/T L/C |
Alta luz: | 8 jaulas de acero inoxidables del filtro de Ray,jaulas de acero inoxidables del filtro 120m m,Jaula del colector de polvo SS304 |

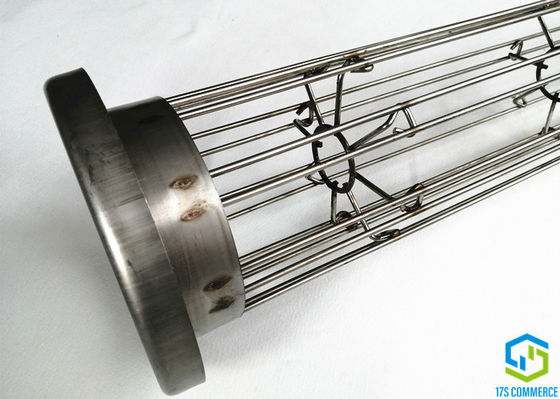

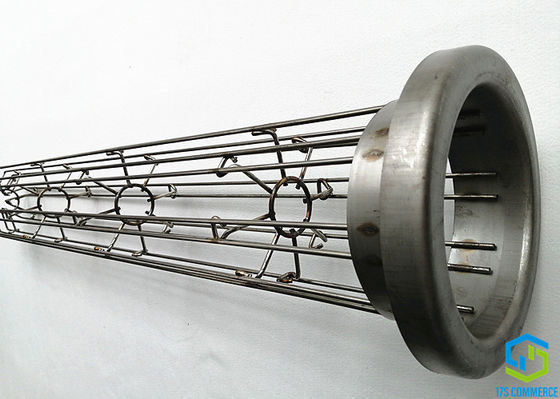

Jaula de acero de la casa del bolso de la jaula de la araña 316SS de la jaula 120m m del plisado de 304SS 8 Ray Star Filter Cage Stainless
1. Especificación
La jaula de la estrella, también nombres plisa la jaula, jaula de la araña, es el hueso y el marco del bolso, apoyando el funcionamiento del bolso, es haber diseñado especial y hecho para el bolso de la estrella. Las jaulas de la estrella son soldadas con autógena por los anillos favorables especiales (arañas). Nos especializan en estrella que las jaulas diseñan, que se convierten y que procesan. Tenemos propia línea del estiramiento, la línea cortada, la línea de soldadura, la línea de capa y equipo del control. Proporcionando una amplia gama de jaulas del filtro de la estrella para el colector de la casa del bolso, que mejoran el funcionamiento, la eficacia y el fondo del colector y del tubo de polvo de la casa del bolso.

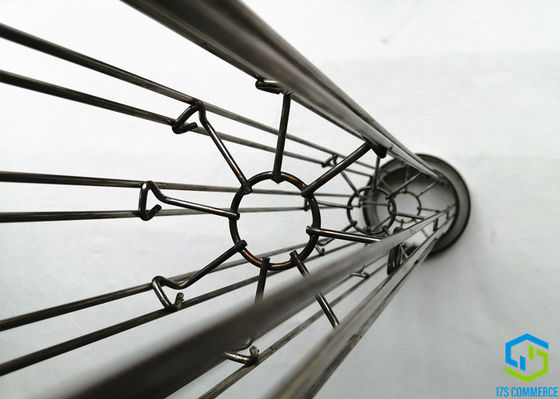

El bolso de filtro del plisado (estrella) tiene una construcción interior de la ayuda, jaula de la estrella. Esta jaula de la estrella (araña) se puede hacer del acero suave, acero inoxidable, alambre galvanizado. La jaula de la estrella/del plisado/de la araña tiene alambres que funcionan con paralelo abajo de la longitud de la jaula para formar el punto de cada estrella, estas barras, dos para cada rayo, está conectada con la estrella/el plisado del centro forma (anillo favorable de la forma de la araña, llamado araña para el cortocircuito), que se colocan a intervalos regulares abajo de la longitud de la jaula de la estrella (araña). Las barras, formando las extremidades de los rayos, se fijan un por cada uno lado del rayo de la estrella cerca del punto. Hay el espacio entre ellas que previene un punto agudo de la estrella, para reducir la abrasión mecánica al material del filtro. El bolso de la estrella/del plisado del filtro toca la jaula solamente a lo largo de los bordes de éstos a las barras, que también minimiza daño mecánico y permite el bolso del plisado/de la estrella que se utilizará completamente como superficie de la filtración. Las jaulas de la estrella/de la araña se pueden también construir de perfil de aluminio o plástico sacado. Los perfiles tienen una muesca en cada punto de la estrella, otra vez para llevar a cabo el material del filtro en dos bordes redondos en vez de tener un punto agudo. Las jaulas de la estrella/del plisado (araña) se pueden también hacer fuera del alambre soldado con autógena o fuera de una construcción del tubo de la estrella.
2. Ficha técnica
Estilo | jaula de la estrella/jaula del plisado/jaula de la araña | ||
Plisados no. | 8 plisados | ||
Material | 304 316 de acero inoxidables | ||
Diámetro | 120 | milímetro | |
Alambre vertical | Número | 16 | PC |
Grueso | 4 | milímetro | |
Araña | Tipo | alambre | |
Grueso | 4 | milímetro | |
Distancia | 150-250 | milímetro | |
Longitud | TBD | milímetro | |
Estructura | una sección | ||
Método que se une a | No | ||
Casquillo superior | Tipo | casquillo del top de la forma de la soldadura U | |
Tamaño | 120/160 | milímetro | |
Grueso | 1-1.2 | milímetro | |
Arreglo | soldadura a enjaular | ||
Venturi | Tamaño | no | milímetro |
Grueso | 1 | milímetro | |
Arreglo | soldadura para rematar el casquillo | ||
Casquillo inferior | Tipo | el alambre dobló el inworder | |
Tamaño | 120 | milímetro | |
Grueso | no | milímetro | |
Arreglo | no | ||
Acabamiento | Tipo | no | |
Grueso | no | um | |
Color | color original del metal | ||
Paquete | cajón de acero |
3. Ventaja
Los bolsos de filtro de The Star extienden la superficie del filtro, el área de filtro increaing comparada al ordinario alrededor de unos son abajo,
Aumento del área de filtro (%)
superficie del filtro | Dianmter milímetro | Longitud del bolso | |||||
el 1m | los 2m | 3M | los 4m | los 5m | los 6m | ||
8 plisados | 120 | 38,64 | 55,97 | 61,75 | 64,64 | 66,37 | 67,52 |
130 | 42,09 | 59,85 | 65,77 | 68,73 | 70,50 | 71,69 | |
150 | 54,06 | 73,31 | 79,73 | 82,94 | 84,87 | 86,15 | |
160 | 73,57 | 95,26 | 102,49 | 106,11 | 108,28 | 109,73 | |
12 plisados | 120 | 70,91 | 92,28 | 99,40 | 102,96 | 105,10 | 106,52 |
130 | 74,82 | 96,67 | 103,95 | 107,59 | 109,78 | 111,24 | |
150 | 72,23 | 93,76 | 100,93 | 104,52 | 106,68 | 108,11 |
Tan
• una vida de servicio más larga del bolso
• aumente el volumen de aire de colectores de polvo existentes para aumentar capacidad de producción
• una emisión más baja
• reduzca el consuption de la energía
• reduzca el coste de operación
• reduzca la caída de presión
• una presión y una frecuencia más bajas del jet del pulso
• pequeña área de la casa y del edificio del bolso
• baje la velocidad del filtro
4. Algunos usuarios finales
Nuestras jaulas de la estrella se utilizan por todo el mundo, allí son alrededor nuestras 400 mil jaulas de la estrella que corren diario, tal fundidor similar Modernization Project (Rio Tinto Inc, Canadá) de Kitmat, Aluminerie De Baie Comeau (Alcoa Ltee/Ltd, Canadá), Dubai Aluminium Company Ltd (Alstom, Dubai, EGA), aluminio del siglo de Nordural (Islandia), SE de aluminio de Trimet (alemán) y así sucesivamente.
